RIL-1116

RIL-1116

Roco製railjet客車(オーストリア編成)用室内灯自作基板です。74083&74086の製品から採寸して作成していますので、基本的には当該製品での使用を前提としていますが、車内構造や寸法が同じであれば類似製品でも使用出来るものと推察されます。

特徴

  • 好みの色のLEDを選択して取り付けることが可能
  • 実物(模型)を採寸して窓やドアの部分に適切にLEDを配置する事によるより実感的な点灯
  • 白色の基板と裏側(室内側)はLEDしか配置しない事による、車内を見た時に目立たない室内灯基板

基板







※CADソフトの出力により緑色になっていますが、実物は下記写真の通り白色の基板です

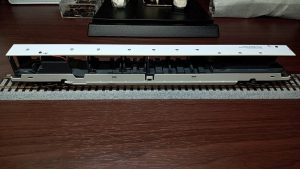

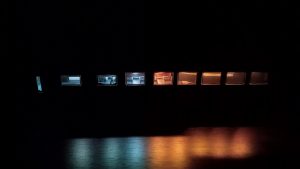

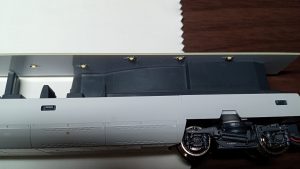

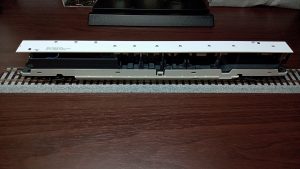

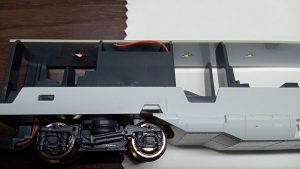

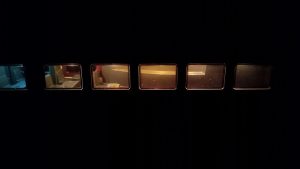

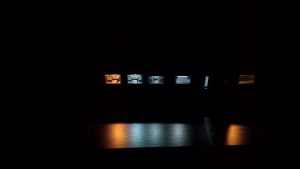

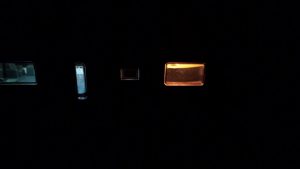

取り付け・点灯例


部品表

キットには、LEDや抵抗は付属しませんので、別途秋月電子マルツ等でご購入ください。以下に作例で使用した部品を記載しますが、コンパチ品は多数のため、お手持ちの部品を使っても差し支えありません。

  • 白色LED部:1608サイズ白色チップLED Rohm SMLE13WBC8W1 + 1608サイズチップ抵抗2.2k KOA RK73B1JTTD222J
  • 黄色LED部:1608サイズウォームホワイト色チップLED OptoSupply OSMW1608C1A + 1608サイズチップ抵抗3.3k KOA RK73B1JTTD332J
